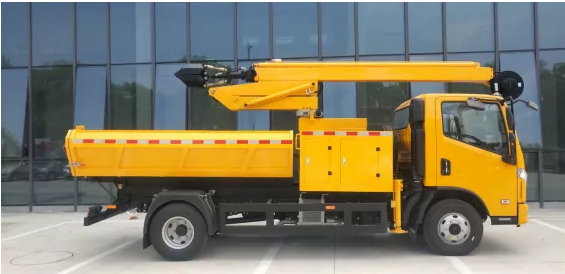

挖掏式管道疏通車（硬連接抓斗車）

一、產品概述

國內首家研發出單臂雙旋轉式挖掏式管道車，該車操作簡便，作業效率高，故障率低。由單臂雙旋轉抓取吊機、污泥箱體、雙速無線遙控控制系統、液壓系統等。

挖掏式管道疏通車是用于清理城市下水道沙井中板結污泥抓取的專用車輛。該車配備專用單臂雙旋轉抓取吊機，工作時可直插入污泥內部抓取污泥，抓取后放到車上的污泥廂內，然后轉運送到污泥處理地點。具有自卸功能的污泥車廂能方便地將污泥倒下，完成清理及轉運工作，工作過程中路面始終保持清潔。整體操作簡單，無復雜的操作步驟、順序，簡單培訓即可上崗。

二、主要特點

1）專利技術單臂雙旋轉抓取吊機僅需一個動作即可進入工作狀態，作業時只需要左右旋轉與吊臂伸縮兩個動作即可完成清淤作業，作業效率大大提高。

2）操作系統方法與傳統清淤車通用，操作人員僅需簡單培訓即可上崗，操作簡潔。

3）車廂鋼板采用不銹鋼制作，延長使用壽命，頂部采用半封閉式結構，能有效防止運輸過程中淤泥外灑，使運輸過程更安全、潔凈。

4）車廂后門采用鎖緊和密封機構，車廂具有自卸功能，能方便的將淤泥卸下，而在工作和運輸過程中，路面始終保持清潔。

5）整車采用全液壓驅動，通過操作無線遙控器可以實現雙速動作，操作簡易、方便、快捷，另外工具箱內配備簡潔的手動近控面板，在所有電器設備全部失效情況下可采用收到應急收回方式收回，為操作提供多種選擇，安全可靠。

6）采用四路同步油管收放機構，使油管工作和抓斗升降同步，保證了油管的安全使用。

7）360°雙法蘭面安裝液壓抓斗旋轉馬達，保證抓斗各個方位的抓取。

8）吊機輕量化設計，采用510合金鋼板制作，伸縮臂單油缸+板式鏈設計，可靠性高。

9）可伸縮液壓支腿，保證作業穩定性。

10）高端單排國六氣制動底盤，最大功率達125kw。

三、基本參數

四、主要機構性能及技術參數

五、詳細介紹

躍進牌國六氣制動底盤，總質量8275kg，軸距3808mm，乘員3人，帶空調、助力轉向，云內D30TCIF1柴油發動機, 功率125KW，六檔變速箱，整車長*寬*高：6780×2140×2995。

上控制系統采用全液壓遠程無線遙控，近控面板，手動機械三系統控制，確保能在任何情況下進行作業。并可采用智能控制模塊，通過遙控器實現所有動作按鍵復用智能調速。

車廂鋼板采用不銹鋼制作，采用半封閉式結構，車廂為后卸式，后門采用自動鎖緊開啟機構，防止運輸過程中淤泥外灑，污泥翻斗最大傾角61°，容積3m 3。配有一長條左右貫通工具箱，可以用來擺放各種作業工具。

專利技術單臂雙旋轉抓取吊機，兩級回轉支撐，一套翻轉系統，一套伸縮系統，一套抓斗旋轉系統，前配液壓支腿。裝備工作僅需一個動作即進入工作狀態，定位簡單，抓取作業僅需要一個旋轉+一個伸縮即可一次抓取過程。無復雜操作步驟，一般操作人員僅需簡單培訓即可上崗作業。

吊臂前部裝有照明燈，能為抓斗夜間作業提供照明。尾部箭頭指向燈（LED燈）。
