1

探測背景


探測地址：
石油天然氣管網江蘇淮安

探測環境：
現場管道復雜，管道直徑為273mm，超大埋深。有穿越鐵路、運河、水稻田、池塘、高壓線等，并且現場測試樁在養豬工業園內，氣味較為強烈。

探測儀器：

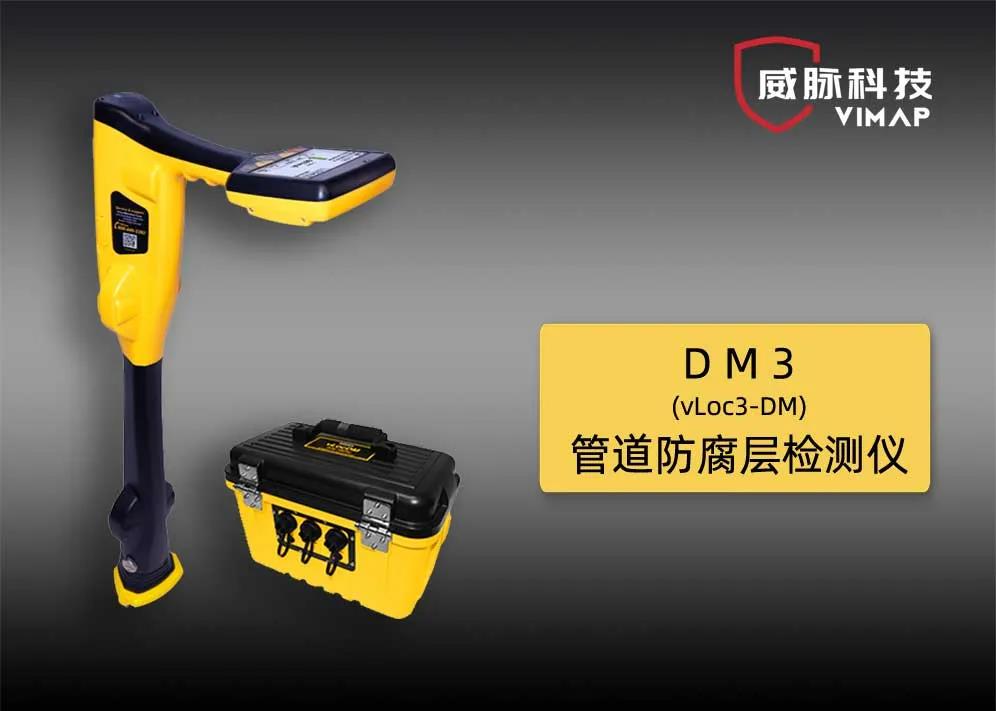

DM3（vLoc3-DM）防腐層檢測儀、管線探測儀vLP3（vLoc3-Pro）



2

探測過程


首先把發射機連接線直連測試樁，接地針插入池塘，增大輸出電流，電流達到了2A，此處接地點處理非常重要，接地的好壞直接影響到探測到的深度，較大的電流輸出可以保證我們?cè)谔綔y(cè)過程中探測效果的準確性。

圖一：尋找最佳接地點調節發射機最大輸出電流

沿著管線進行追蹤，測量最淺處為5.56米，最深處在28.36米

圖二：接收機可見最淺和最深處深度

該管道為一個定向鉆管道。管道要穿越1.8公里寬的運河，水深在3-10米之間，探測結果與管道鋪設原始數據基本保持一致。

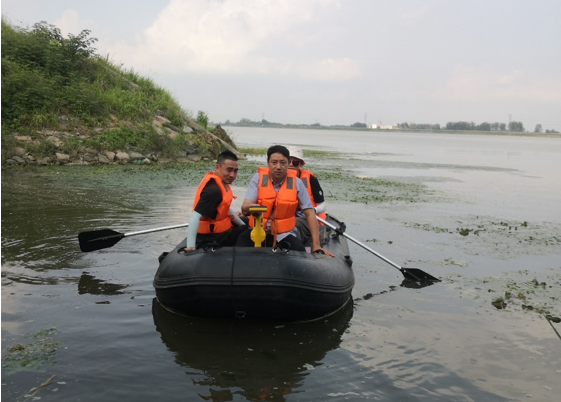

圖三：運河中間管道需要探測，乘坐沖鋒舟前行

圖四：河面探測時，接收機平衡固定到?jīng)_鋒舟邊緣


3

探測結果

威脈vLP3管線探測儀可以有效解決大埋深管線探測難問題。高壓線下面很好探測出管道及埋深，抗干擾性超強。經典定位模式、偏移定位模式、全屏信號模式清晰指示管線的位置路徑、走向及拐點處路徑顯示清晰，深度精準。
